產品名稱:

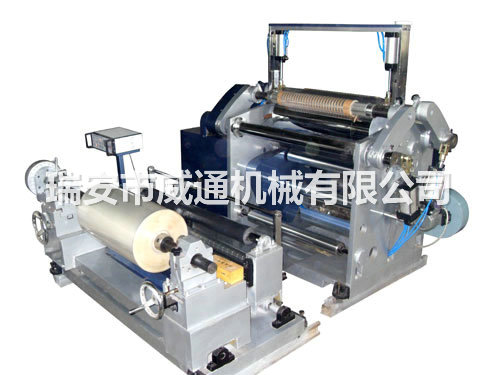

中心表面卷曲高速分切機
詳細說明:
中心表面卷曲高速分切機適用于BOPP,、PET,、CPP、CPE,、PVC,、紙張等各種卷狀材料的分條,，在生產過程中根據不同需要對材料進行切邊、分切等,。
性能及特點：
1,、 本機采用中心卷取及表面接觸并收卷方式
2、 整機由PLC集中控制,，并采用觸摸屏人機界面對整機進行集中操作
3,、 自動計米、報警等功能,；
4,、 收卷采用A,、B氣脹軸結構，裝卸操作方便,；
5,、 放卷采用光電自動糾偏修正系統，使不規則材料能正常分切
6,、 平刀縱切廢邊自動排放裝置
7,、 手動式上料，配氣帳軸（3英寸）,。
一,、技術參數
1.幅寬：1100cm
2.分切厚度：20g-300g/m2（視不同原材料而定）
3.原料放卷最大直徑：φ800mm
4.原料收卷最大直徑：φ420mm
5.分切原料最大寬度：1100mm
6.收卷氣脹軸直徑：φ76m (瓦片式，也可以機械) 2 條
7.同時卷取軸數量：2條
8.糾偏精度：±2mm
9.分切精度：±0.5mm
10.速度：10-200m/min
11.電機功率：5.5kw
12.變頻器功率：5.5KW 13.機身顏色：灰（其它顏色可選）
14.采用自動光電糾偏（根據不同原材料以及客戶具體要求而定）
二,、機器配置
1.放卷部分：
(1) 機架采用鋼板結構
(2) 磁粉張力控制:張力控制范圍10-200N.M
(3) 放料張力制動磁粉采用10 kg 1只
(4) 傳動導輥采用鋁導棍,，經過動平衡處理（φ80 1130m）
(5) 基材可左右、平行調節：手動操作
(6) 光電糾偏系統 1套 糾偏精度：±0.5mm 糾偏主機采用110型同步電機驅動 1臺
(7) 光電眼跟蹤修正 1只
2.收卷裝置
1) 結構方式：雙氣脹軸收卷（也可單軸收卷）
(2) 采用瓦片式氣脹軸（規格：φ76×1150m） 2條
(3) 采用5kg磁粉離合器 2只
(4) 傳動方式：采用齒輪,，鏈條傳動
(5) 收卷直徑：φ420mm
(6) 放卷直徑：φ800 mm
(7) 壓緊方式： 采用氣缸頂套結構和背壓軸裝置
4.排廢料裝置：
(1) 排料方式：吹風排廢料
(2) 主電機采用三相異步電機（規格：0.75kw） 1臺 5
5.控制部分：
1件 (1) 該機的控制系統大致可分為主機控制,、張力控制、其它控制三部分,。
(2) 主機控制：包括主電機控制,、主控制箱。
(3) 張力控制：放卷張力,，收卷張力,、控制的速度范圍較寬、無論低速高速都具有良
(4) 好的性能,，收卷效果極佳,。
(5) 附有電子計米器計長；報警停車,；自動定長,。
(6) 可以予設分切長度停機
6.配套設施：（用戶自行負責）
(1) 電源：三相四線空氣開關：電壓380V 50Hz
